A CW61100B/ CW61125B/ CW61140B/ CW61160B típusú kézi nagy teherbírású esztergagép minden esztergamunkát el tud végezni, el tudja forgatni a végfelület különböző részeit, a külső kört, a különböző közös menetek belső furatait - metrikus, hüvelykes, modul- és átmérőjű menetemelkedés.
Specifikációs paraméter
|
Tétel |
CW61100B |
CW61125B |
CW61140B |
CW61160B |
||||||||
|
Lengés az ágy átmérője fölé |
1000 mm |
1250 mm |
1400 mm |
1600 mm |
||||||||
|
Az ágy szélessége |
755 mm |
755 mm |
||||||||||
|
Max. munkadarab súlya |
6000 kg |
6000 kg |
||||||||||
|
Középtávolság |
1500/3000/5000/6000/8000 mm |
1500/3000/5000/6000/8000 mm |
||||||||||
|
Max. fordulási hossz |
1350/2850/4850/5850/7850 mm |
1300/2800/4800/5800/7800 mm |
||||||||||
|
Max. lengés keresztcsúszda felett |
615 mm |
{}mm |
1000 mm |
1200 mm |
||||||||
|
Orsó furat átmérője |
∮130 mm |
∮130 mm |
||||||||||
|
Orsó kúpos |
1:20 140-es metrika |
1:20 140-es metrika |
||||||||||
|
Orsó fordulatszámok |
21 féle 3.15-315r/perc |
21 féle 3.15-315r/perc |
||||||||||
|
Az alsó szerszámoszlop keresztirányú lökete |
630 mm |
630 mm |
||||||||||
|
Utazás felfelé szerszámoszlop |
300 mm |
325 mm |
||||||||||
|
Szerszámszár rész |
45*45mm |
45*45mm |
||||||||||
|
A hüvely átmérője |
∮160 mm |
∮160 mm |
||||||||||
|
Ujj kúpos |
Morse 6 |
Morse 6 |
||||||||||
|
Ujj utazás |
300 mm |
300 mm |
||||||||||
|
Fő motor |
22kw |
22kw |
||||||||||
|
Gyors előtolású motor |
1,5 kW |
1,5 kW |
||||||||||
|
Munkadarab hossza |
1500 mm |
3000 mm |
5000 mm |
6000 mm |
8000 mm |
1500 mm |
3000 mm |
5000 mm |
6000 mm |
8000 mm |
||
|
A gép hossza |
4600 mm |
6100 mm |
8100 mm |
9100 mm |
11100 mm |
4600 mm |
6100 mm |
8100 mm |
9100 mm |
11100 mm |
||
|
Szélesség |
2150 mm |
2275 mm |
2350 mm |
2450 mm |
||||||||
|
Magasság |
1700 mm |
1825 mm |
1900 mm |
2000 mm |
||||||||
|
A gép súlya |
8.2/ 10.2t |
10.7/ 11.9t |
13/ 14.5t |
13.7/ 15.4t |
15.7/ 17.9t |
11/ 11.9t |
12.8/ 13.9t |
15.6/ 16.9t |
16.6/ 18t |
19.2/ 20.8t |
||
Termék jellemzők

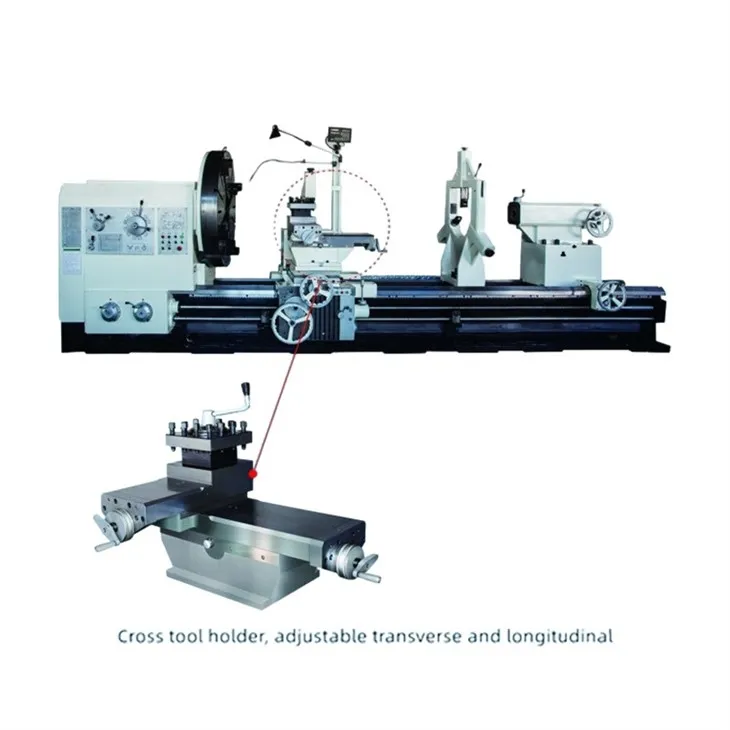

A nagy teherbírású esztergagép felső szerszámtartója a rövid kúp egyenkénti vágására használható. Szerszámtartón és hosszanti előtoláson is kapható, hosszú kúpos forgatómotorral. Ezen kívül fúrást, fészekrakást, fúrást és egyéb folyamatokat is tud vállalni.
A gép acél, öntöttvas és színesfémek és egyéb anyagok megmunkálására alkalmas.
A szerszámgéppel megmunkált alkatrészek méretpontossága elérheti az IT7 szintet, és kisebb felületi érdesség érhető el.
Bevezetés
A szerszámgép vállalja az esztergálást, vághatja a végfelület különböző részeit, külső kört, belső furatot, mindenféle általánosan használt menetmetrikus, brit, moduláris és átmérőjű menetet stb.
A felső szerszámoszlop önállóan használható rövid kúpos esztergáláshoz. Használható a felső szerszámoszloppal és hosszirányú előtolással is a hosszú kúp manőverezéséhez és elfordításához. Ezen kívül fúrást, fészkelést, fúrást és egyéb folyamatokat is tud vállalni.
Ez az esztergagép acél, öntöttvas és színesfém anyagok megmunkálására használható.
Az ezen a gépen megmunkált alkatrészek méretpontossága elérheti az IT7 szintet, a felületi érdesség pedig kicsi lehet.
